Imponujące! Estakada wyższa od Bazyliki Mariackiej

Na budowie odcinka S19 (Via Carpatia) Babica - Jawornik zakończyło się betonowanie estakady na jezdni w kierunku Barwinka. To jeden z najbardziej imponujących obiektów inżynierskich powstających obecnie w naszym kraju.

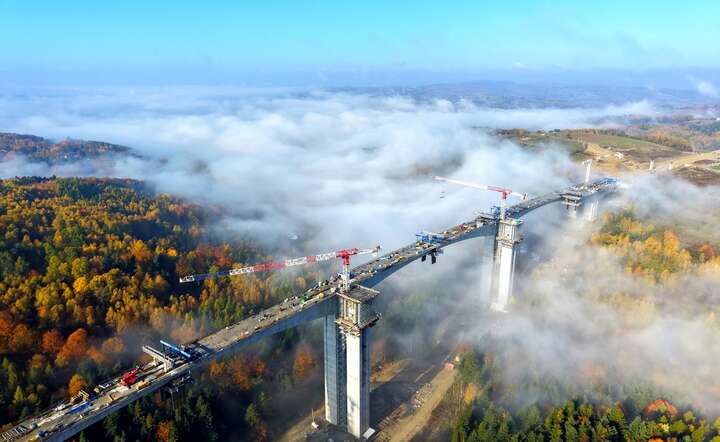

Budowana estakada o inżynierskim kodzie ES-26 składa się z dwóch bliźniaczych obiektów. Powstaje w wymagającym, pagórkowatym terenie, pomiędzy miejscowościami Żarnowa i Godowa. Ten imponujący, ośmioprzęsłowy obiekt będzie najwyższą estakadą w Polsce. Jego filary osiągnęły w najwyższym miejscu wysokość 80 m. Całkowita długość konstrukcji wyniesie 1082 m, natomiast szerokość 29 m.

Obiekt pełen rekordów

Budowa estakady ES-26 to prawdziwy majstersztyk inżynieryjny, podczas którego ustanowiono już wiele polskich rekordów.

►Do wykonania samych podpór wykorzystano aż 51 800 m³ mieszanki betonowej, co odpowiada objętości ponad 20 basenów olimpijskich wypełnionych po brzegi.

►Podczas budowy podpór obiektu zużyto również 9250 ton stali, czyli ilość wystarczającą do zbudowania konstrukcji cięższej od stalowego szkieletu słynnej wieży Eiffla.

►Rekordowe rozmiary osiąga także długość najdłuższego przęsła obiektu, wykonanego w technologii betonowania nawisowego, którego rozpiętość wynosi aż 188 m. To plasuje je wśród najdłuższych przęseł obiektów mostowych w Polsce.

►Skalę całego przedsięwzięcia najlepiej obrazuje fakt, że pod najwyższą podporą estakady zmieściłaby się niemal w całości wyższa z wież krakowskiej Bazyliki Mariackiej.

Technologia budowy ponad doliną

Realizacja estakady w tak wymagającym, pagórkowatym terenie, przy podporach sięgających kilkudziesięciu metrów wysokości, stanowi ogromne wyzwanie inżynieryjne. Znaczne różnice wysokości terenu oraz wysokość filarów uniemożliwiają zastosowanie tradycyjnych rozwiązań opartych na rusztowaniach ustawianych na gruncie. Z tego względu do budowy ustroju nośnego wykorzystano metodę nawisową, zwaną również wspornikową. Pozwala ona na wznoszenie konstrukcji wysoko nad ziemią, bez konieczności jej podpierania od dołu. Specjalistyczne urządzenia formujące umożliwiają stopniowe betonowanie kolejnych segmentów, które powstają symetrycznie po obu stronach podpór. W ten sposób konstrukcja sukcesywnie wydłuża się ponad doliną, aż do momentu połączenia sąsiednich wsporników i utworzenia jednolitego ustroju nośnego.

Gigantyczna operacja logistyczna

Jednym z największych wyzwań technologicznych podczas budowy pierwszego ustroju nośnego estakady był transport mieszanki betonowej na znaczne wysokości. Ze względu na imponującą wysokość podpór konieczne było zastosowanie specjalnie zaprojektowanego systemu rurociągów, poprowadzonych wzdłuż filarów estakady. Umożliwił on sprawne dostarczanie betonu bezpośrednio na miejsce prowadzonych robót.

Do wykonania pierwszego ustroju nośnego wykorzystano aż 16 525 m³ mieszanki betonowej, której dostarczenie na plac budowy wymagało ponad dwóch tysięcy kursów betonowozów. Równie wymagającym zadaniem był transport elementów stalowych na wysokość kilkudziesięciu metrów. W tym celu wykorzystano pięć żurawi wieżowych, zamontowanych przy wybranych podporach estakady. Łącznie do budowy pierwszego ustroju nośnego zużyto 3572 ton stali zbrojeniowej, co odpowiada 72 potężnym stalowym słupom podtrzymującym dach stadionu PGE Narodowy.

To jednak nie wszystko. W konstrukcji zastosowano również 860 ton stali sprężającej. To ilość porównywalna z masą stali wykorzystanej do budowy nowych, zadaszonych trybun Stadionu Miejskiego w Rzeszowie, które mogą pomieścić ponad 4700 kibiców.

Lot nad estakadą

Nie wszystko da się pokazać na zdjęciu. Dlatego dziś zabieramy Was w krótki lot nad najwyższą obecnie budowaną estakadą w Polsce, która powstaje na S19 Babica-Jawornik. Ciekawostka: długość najdłuższego przęsła wynosi 188 m – pisze na X oddział GDDKiA w Rzeszowie.

Zaawansowanie prac

Ogólne zaawansowanie robót na odcinku Babica – Jawornik (11,6 km) przekroczyło już 80 proc. W przypadku robót mostowych to ponad 90 proc., a robót w branży drogowej prawie 70 proc.

Źródło: materiały prasowe GDDKiA Rzeszów, oprac. sek
